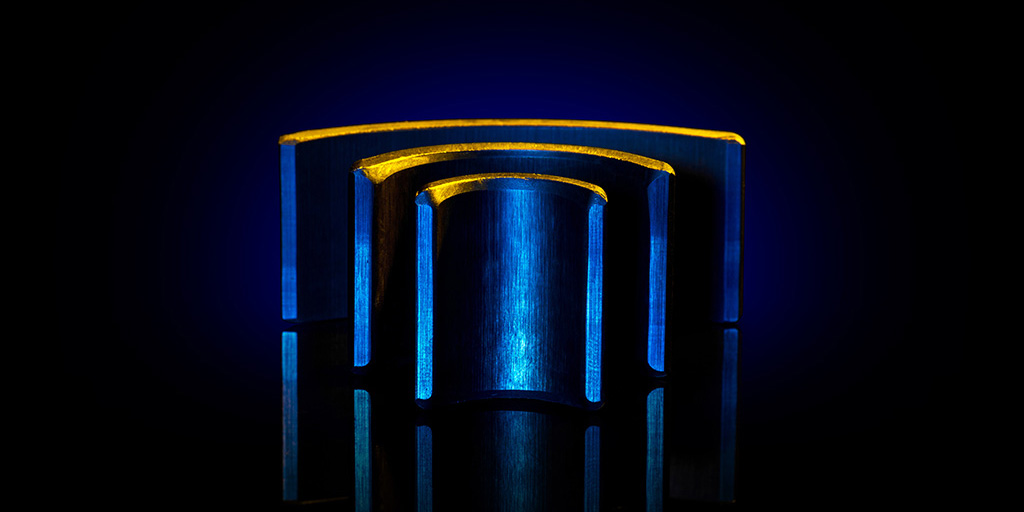

Magnetsegmente

TRIDELTA Ferrit-Magnete sind aufgrund ihrer hervorragenden Materialeigenschaften für den Einsatz im Automobilbereich ebenso geeignet wie für die Applikation in industriellen Systemen. Sie stehen für einzigartige Qualität, starke Leistungsparameter und wirtschaftliche Effizienz. Spezifiziert auf die Antriebssysteme unserer Kunden sind unsere Magnetsgmente maßgeblich an der Entwicklung zukunftsweisender Technologien und Produkte beteiligt.

Wir entwickeln und produzieren leistungsstarke Dauermagnete für den Einsatz in Gleichstrommotoren, Hausgerätetechnik oder spezifischen industriellen Antriebssystemen. Auf Wunsch fertigen wir für Sie hochwertige Applikation und Magnete in individuellen Bauformen und unterschiedlichen Materialqualitäten.

TRIDELTA–Magnetlösungen bieten Ihnen enorme Wirtschaftlichkeit und damit Einsparpotenzial: eine vergleichsweise kostengünstige Produktion, die zuverlässige Qualität, unsere Flexibilität und eine vereinfachte Logistik sorgen für optimierte Prozesse in der gesamten supply chain. Jährlich verlassen über 45 Millionen qualitätsgeprüfte keramische Dauermagnete für EC- und DC-Motoren unser Haus.

Alles aus einer Hand: vom Rohmaterial bis zum Endprodukt

Von der Rohstoffbeschaffung bis zur Qualitätsprüfung haben wir den gesamten Herstellungsprozess in einer Hand. Europaweit einzigartig realisieren wir die komplette Prozesskette der Magnetherstellung direkt am Standort Hermsdorf (Thüringen). Damit bieten wir unseren Kunden entscheidende Vorteile und maximale Effizienz.

Prozess-Schritte der Magnetherstellung

Abwiegen und Mischen

Rohmaterial: Eisenoxid und Strontiumkarbonat

  • Trockenmischer (EIRICH)
  • Nassmischer (Leubner)
  • Kosteneinsparung durch einheitliches Basismaterial für Magnetpulver und Magnetsegmente
Granulierung

Ø 3…12 mm

  • Trocken- und Nassgranulierung ermöglicht eine homogene Kalzinierung, so wird eine vollständige Reaktion zum Strontiumhexaferrit gewährleistet
Vorsintern und Kalzinieren
Magnetherstellung-Vorsintern-und-Kalzinieren

Kalzinierung in gasbeheizten Drehrohröfen

  • Durchsatz 450 kg/h
  • 3 vergleichbare Öfen ermöglichen einfache Absicherung von Lieferungen – Durchsatz gesamt 2.200 kg/h
Trockenmahlung

Trockenmahlung mit rotierendem Sichter

  • Korngrößen ≤ 20 µm
  • Luftsichter zur Einstellung der Korngrößen
Nass-Feinmahlung

Trommel- oder Attritormühlen

  • kontinuierliche DRAIS Mühlen
  • Korngrößen ≤ 1 µm
  • Optimierte Kornverteilung nach Auswahl der Mahltechnologie
  • Potentielles 2-Schritte-Mahlen für feinere Korngrößen
Pressen
Pressen der Magnete

Anisotropes Nasspressen

  • Ausstattung: 15 Pressen
  • Bereich: 70t / 125t / 230t
  • Automatische Entnahme
  • Werkzeugbau in Tridelta Gruppe

  • Direkte Injektion für optimale Formnestfüllung
  • Hohe Anzahl von Formnestern (bis zu 48-fach)
  • hohe Standzeit der Werkzeuge (1 Mio. Schuss / Formnest)
Sintern

Trocknen und Sintern

  • Sintertemperatur 1230 °C
  • 15 Elektrische Öfen ermöglichen optimierte Temperatureinstellungen
  • kurzer Sinterzyklus
  • computerüberwachte Trocknung
Gleitschleifen

Vorschleifen / Gleitschleifen

  • Ausrüstung: TROWAL

Positiver Einfluss auf die Magnete:

  • reduziertes Absplittern
  • gratfrei
  • optimales Schleifen auf Größe
  • „getestete” mechanische Festigkeit
Oberflächenschleifen

Ausrüstung: COMEC Schleifmaschinen

  • hochpräzise Führungswerkzeuge und Schleifscheiben
  • kombinierte Bearbeitung für verbesserte Präzision: Fuß & Breite / Innen & Aussenradius
  • 3. Station verfügbar für zusätzliche Bearbeitung (Fußwinkel …)
Endkontrolle und Verpackung
Automatisierte Qualitätsprüfung durch visuelle Sichkontrolle

Finale Schritte:

  • Automatisierte Qualitätsprüfung: Visuelle Sichkontrolle / Geomtrieprüfung
  • Verpackung und Lagerung
  • Versand

Unsere Kunden erhalten von uns nicht nur ein Produkt, sondern Qualität und einzigartigen Service:

  • Höchste Produktqualität nach DIN IATF 16949:2016
  • Lückenlose Qualitätskontrolle durch Vision Systeme
  • Firmeninterne Forschungs- und Entwicklungsabteilung für magnetische Werkstoffe
  • After Sales Management und support bei der Implementierung in Ihre Anlagen und Systeme
  • Optimierte Logistik für Europa
  • Ökonomische Mehrweg- und praktische Einwegverpackungen
  • Fertigung von Klein- und Großserien

Service und Technische Daten

Magnetsegmente für spezifische Anforderungen in der Industrie

Automotive Anwendungen

Im Automotive Bereich sind die Anforderungen an Magnetsegmente hochkomplex. TRIDELTA Magnete eigenen sich für den Einsatz in Benzinpumpen, DC-Motoren und Aktuatoren, Sitzverstellern und Lüftern. Unsere Hochpräzisionsmagnete eignen sich auch für anspruchsvolle Anwendungen und bürstenlose Motoren.

Antriebs- und Hausgerätetechnik

Unsere Magnete sind im Bereich der Antriebs-, Hausgeräte- , Lüftungs- oder Industrietechnik die richtigen Komponenten.

Magnete in Sonderbauformen

Viele unserer Kunden stehen mit Ihrer Applikation vor ganz speziellen technischen Herausforderungen: Dann sind Magnet-Lösungen in Sonderbauform gefragt. Eine zuverlässige und kompetente Entwicklungsberatung ist ein wesentlicher Faktor, um die optimale Magnetlösung für Ihr Vorhaben zu finden.

Unsere Experten unterstützen Sie bei der Weiterentwicklung Ihrer Idee, bei der Auswahl der geeigneten Material-Parameter und der Festlegung von gewünschten Spezifikationen.
